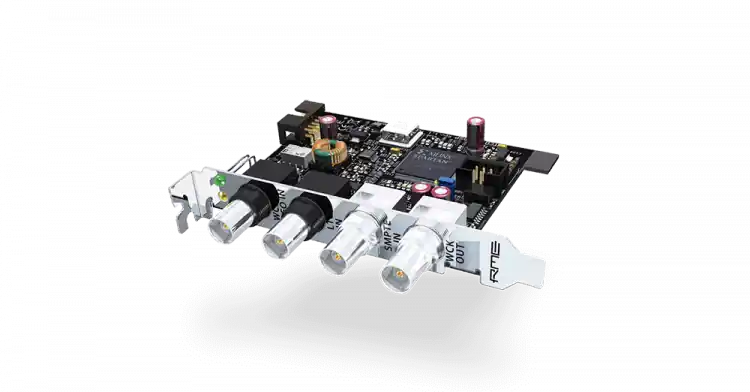

RME TCO HDSP – Moduł Time Code do kart HDSP
RME TCO HDSP to kompaktowy moduł synchronizacji czasowej przeznaczony do kart dźwiękowych HDSP/HDSPe. Moduł ten zapewnia zaawansowane funkcje synchronizacji z sygnałami LTC (Linear Time Code) i wideo, dostarczając jednocześnie wejście Word Clock. Dzięki technologii SteadyClock, TCO nie tylko ekstraktuje pozycje absolutne z sygnałów LTC, ale także generuje niezwykle czysty zegar referencyjny o niskim jitterze z sygnałów LTC i wideo.
Moduł umożliwia precyzyjną synchronizację próbek dźwiękowych z źródłami audio lub wideo, co jest kluczowe w profesjonalnych zastosowaniach postprodukcyjnych. Jeden moduł TCO może być używany jednocześnie z różnymi kartami HDSP/HDSPe w konfiguracji wielokartowej, jeśli jest podłączony do obsługiwanej karty głównej.
RME TCO HDSP obsługuje wszystkie popularne formaty LTC – 24, 25, 30 i 29.97 klatek na sekundę, zarówno w trybie drop-frame jak i non-drop-frame. Moduł automatycznie wykrywa i przetwarza formaty wideo PAL i NTSC, a także obsługuje powszechnie używane formaty Pull-Up i Pull-Down (+/- 0.1% i +/- 4%).
Odczytany kod czasowy może być przesyłany do aplikacji audio lub wideo jako ASIO Positioning Protocol (APP) lub MTC (MIDI Time Code). W systemie Windows aplikacja może wysyłać APP do TCO, które następnie generuje LTC na poziomie sprzętowym z najmniejszym jitterem. Kilka funkcji „koła zamachowego” ułatwia operację pościgu (regulowana długość zaniku sygnału, tryby Continuous lub Jam-Sync).
Specyfikacja
Wejścia
LTC In
Złącze: BNC niesymetryczne
Zakres poziomów: -25 dBu do +12 dBu
Video In (Word Clock In)
Złącze: BNC z przełączanym terminatorem 75 Ohm
Formaty: PAL i NTSC (automatyczne wykrywanie)
Word Clock In (Video In)
Złącze: BNC z przełączanym terminatorem 75 Ohm
Transformatorowe sprzężenie, galwanicznie izolowane wejście
Odporność na przesunięcia DC w sieci
Obwód adaptacji sygnału: odświeżanie poprzez auto-center i histerezę
Ochrona przeciwprzepięciowa
Zakres poziomów: 1,0 Vpp – 5,6 Vpp
Zakres blokady: 28 kHz – 200 kHz
Jitter przy synchronizacji z sygnałem wejściowym: < 1 ns
Tłumienie jitteru:> 30 dB (2,4 kHz)
Wyjścia
LTC Out
Złącze: BNC
Poziom wyjściowy: +4 dBu, przez zworkę -7 dBu
Impedancja wyjściowa: 220 Ohm
Word Clock Out
Złącze: BNC
Maksymalne napięcie wyjściowe: 5 Vpp
Napięcie wyjściowe przy 75 Ohm: 4,0 Vpp
Impedancja wyjściowa: 10 Ohm
Zakres częstotliwości: 28 kHz – 52 kHz
Parametry ogólne
Zasilanie: przez kabel taśmowy, 5 V DC, 100 mA
Wymiary PCB (szer. x głęb.): 98 x 75 mm
Standardowy uchwyt do montażu
Kompatybilność
Moduł jest kompatybilny z kartami HDSP/HDSPe obsługującymi opcję TCO, w tym:
HDSP AES-32
HDSP 9632
Inne wybrane karty z serii HDSP/HDSPe
Funkcje oprogramowania
Interfejs konfiguracyjny zintegrowany z panelem sterowania karty głównej
Obsługa ASIO Positioning Protocol (APP) w systemie Windows
Obsługa MTC Sync w systemach Windows i Mac OS X
Funkcje fly-wheel dla operacji pościgu
Konfiguracja terminacji 75 Ohm z poziomu oprogramowania
Wyświetlanie stanu sygnału wejściowego i analizy częstotliwości
Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.
